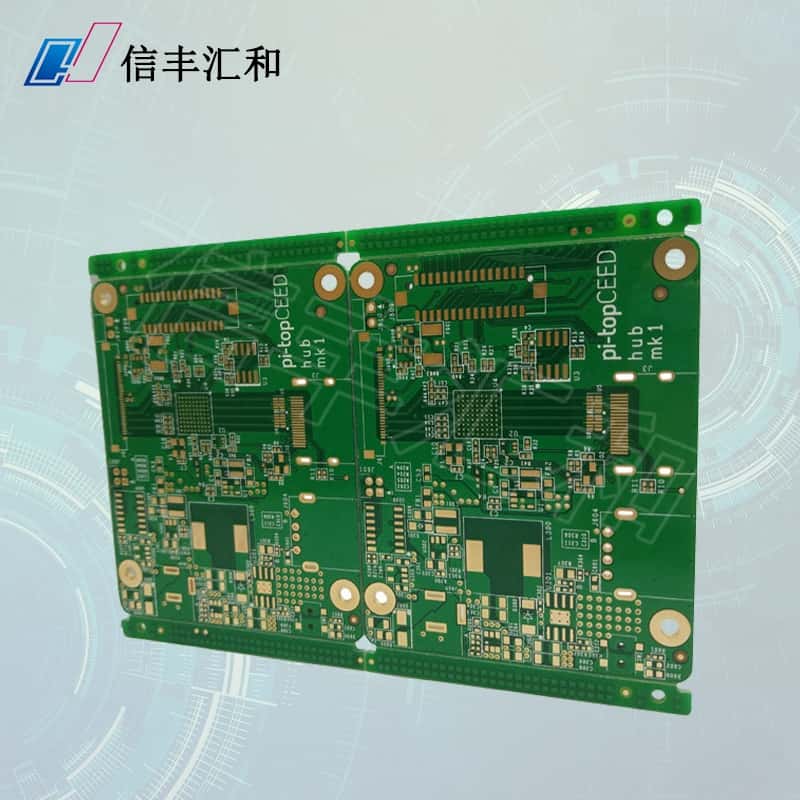

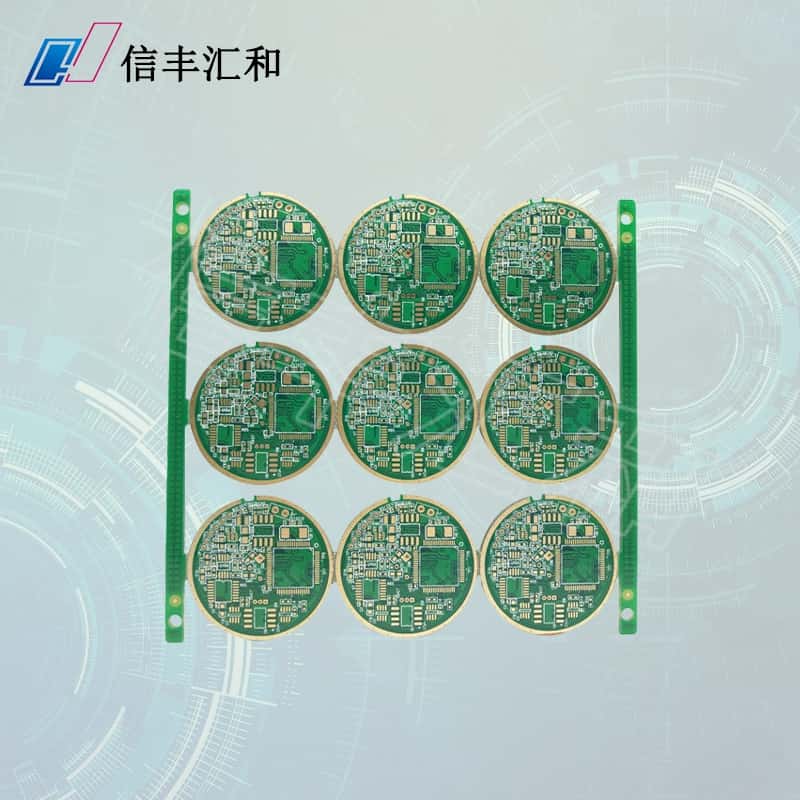

PCB快速打樣是指根據設計師或客戶的要求，以較短時間內制作出體現設計思路的產品樣品。它是產品開發過程中非常關鍵的一環。在產品開發初期，打樣是必不可少的步驟，能夠有效地驗證設計概念、減少產品設計風險?？焖俅驑拥闹饕康氖菫榱烁玫貙嵺`創新想法，降低產品開發成本、縮短產品上市時間以及滿足市場需求。

PCB快速打樣的意義主要體現在以下幾個方面。

首先，快速打樣可以驗證設計概念。產品設計的初衷是滿足用戶需求并提供良好的用戶體驗。通過快速打樣，設計師能夠將設計圖紙或虛擬模型轉化為實際的產品樣品，從而更好地了解產品的外觀、尺寸、材料等方面是否符合設計要求。通過實際使用樣品，可以及時發現并修正設計中的不足之處，從而取得更好的設計效果。

其次，快速打樣有助于降低產品設計風險。在產品設計過程中，難免會出現一些問題或者需要進行改進。通過快速打樣，可以及時發現并糾正產品設計中的問題，避免問題在后期開發或生產過程中造成不必要的損失。打樣過程中的修正不僅能夠改善產品的品質，還可以提高產品的競爭力。

此外，快速打樣還能夠縮短產品開發周期和上市時間。在激烈的市場競爭中，時間就是金錢?？焖俅驑涌梢蕴岣弋a品開發的效率，使產品能夠更早地進入市場，搶占市場份額。同時，縮短產品開發周期也有助于降低研發成本，提高資金利用效率。

最后，快速打樣能夠滿足市場需求。市場需求的變化速度越來越快，產品需要及時跟隨市場的變化而進行調整和改進。通過快速打樣，可以及時獲取市場反饋，了解用戶的需求和喜好，為產品的后續設計和開發提供有價值的參考。只有快速適應市場需求，才能在激烈的市場競爭中立于不敗之地。

總而言之，PCB快速打樣在產品開發中具有重要的意義。它可以驗證設計概念、降低產品設計風險、縮短產品開發周期和上市時間，滿足市場需求等。采用快速打樣技術，可以幫助企業提高產品研發能力、加快產品迭代速度，從而在市場中占據有利地位。
